návod Description

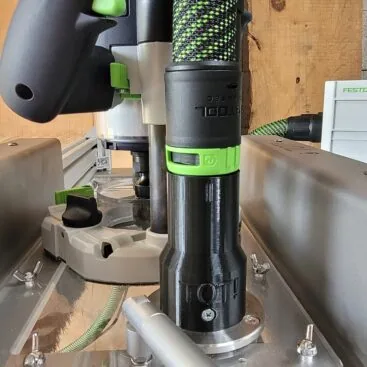

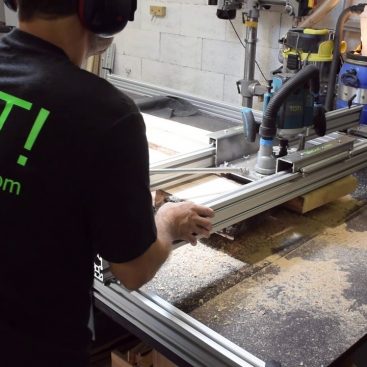

Do drážky profilu priečneho rámu vsuňte maticu pre T drážku s vnútorným závitom M8. Do otvoru TOT! uzamykania rukoväte cez rúrku (nad drážkou profilu priečneho rámu) vložte aretačnú páku M8 x 50mm a zaskrutkujte ju do matice v drážke profilu. Nastavte vozík frézy do požadovanej polohy a utiahnite aretačnú páku. Zatlačením na priečny rám v pozdĺžnej osi nasmerujte frézu do obrobku a veďte priečny rám kým vozík frézy neopustí povrch obrobku. Pre zmenu nastavenia polohy vozíka frézy v priečnom smere povoľte aretačnú páku o 1/4 až 3/4 otáčky. Pri ideálnom povolení aretačnej páky sa TOT! uzamykanie rukoväte v priečnom smere posúva hladko bez zadrhávania. Posuňte vozík frézy o vzdialenosť rovnú priemeru frézovacieho nástroja a utiahnite aretačnú páku a pokračujte vo frézovaní obrobku.

Pre rýchlejšie posúvanie vozíka frézy si na priečny rám urobte značky ktoré sú od seba vzdialené o niečo menej ako je priemer frézovacieho nástroja – napríklad pre priemer nástroja 60mm je ideálny rozostup značiek 55mm.

More Information

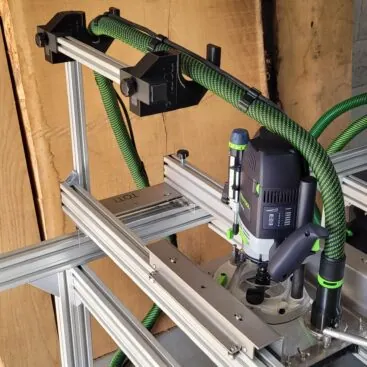

Prácu na vzdialenejšej časti obrobku začnite s upevnením ovládacej tyče k prípravku na jej konci pod plastovou koncovkou ktorú po nasunutí na prípravok pevne utiahnite. Keď sa dostanete s uzamykacím prípravkom na koniec priečneho rámu, presuňte uzamykací prípravok z konca rukoväte medzi jednotlivé časti ovládacej tyče ich vzájomným povolením a následne po vložení prípravku medzi tyče ich opätovne pevne utiahnite aby bola ovládacia tyč s uzamykacím prípravkom pevne spojená.
